【Představení produktu】
|
Buňka |
Monokrystalický, 182 mm x 91 mm |
|
Počet buněk |
108（6×18） |
|
Jmenovitý maximální výkon (Pmax) |
420W |
|
Maximální účinnost |
21,5 procenta |
|
Spojovací skříňka |
IP68 |
|
Maximální systémové napětí |
1000V/1500V DC |
|
Provozní teplota |
-40 stupeň – plus 85 stupňů |
【Popis výrobku】

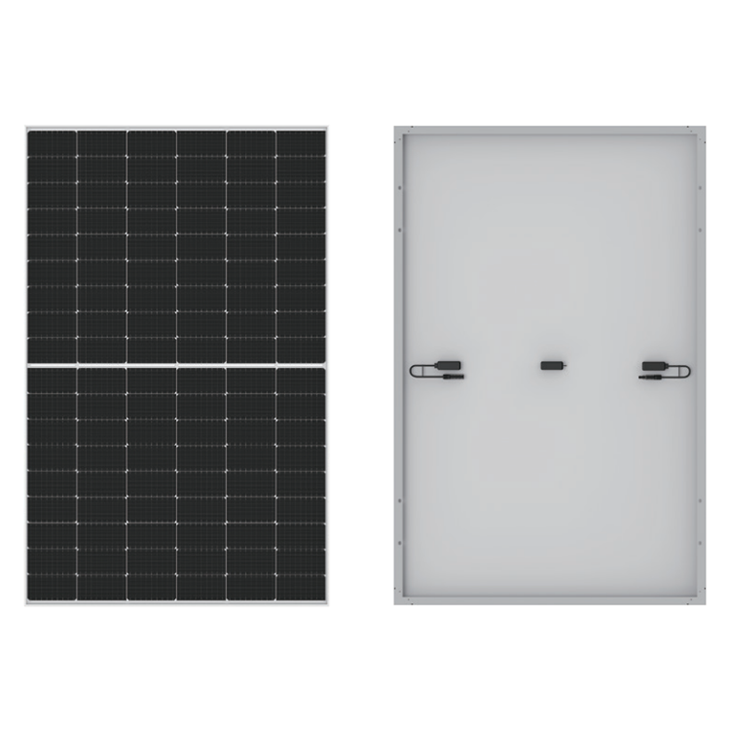

420W vysoce účinný solární panel je vyroben ze solárních článků M10 MBB PERC a tato řada vysoce výkonných modulů poskytuje nákladově nejefektivnější řešení pro rezidenční střešní solární fotovoltaickou instalaci. K dispozici je celočerný, černý rám nebo stříbrný rám plus černé solární panely na zadní straně.
【Klíčové vlastnosti】
【Rozměry FV modulu】
【Elektrická data na STC】
|
Jmenovitý maximální výkon (Pmax) [W] |
400 |
405 |
410 |
415 |
420 |
|
Napětí otevřeného obvodu (Voc) [V] |
37.07 |
37.23 |
37.32 |
37.45 |
37.58 |
|
Maximální výkonové napětí (Vmp) [V] |
31.01 |
31.21 |
31.45 |
31.61 |
31.80 |
|
Zkratový proud (Isc) [A] |
13.79 |
13.87 |
13.95 |
14.02 |
14.10 |
|
Maximální proud (Imp) [A] |
12.90 |
12.98 |
13.04 |
13.13 |
13.21 |
|
Účinnost modulu [ procenta ] |
20,48 procenta |
20,74 procenta |
21.{1}} procent |
21,25 procenta |
21. 51 procent |
|
Tolerance napájení |
0~ plus 5 W |
||||
|
Teplotní koeficient Isc ( _Isc) |
0,044 procent/stupeň |
||||
|
Teplotní koeficient Voc ( _Voc) |
-0.275 procent/stupeň |
||||
|
Teplotní koeficient Pmax( _Pmp) |
-0.350 procent/stupeň |
||||
|
STC |
Intenzita záření 1000W/m², teplota článku 25 stupňů, AM1,5G |
||||
【Elektrická data v NOCT a provozní podmínky】
|
ELEKTRICKÉ PARAMETRY V NOCT |
|||||
|
TYP |
400 |
405 |
410 |
415 |
420 |
|
Jmenovitý maximální výkon (Pmax) [W] |
302 |
306 |
310 |
314 |
318 |
|
Napětí otevřeného obvodu (Voc) [V] |
34.88 |
35.12 |
35.23 |
35.37 |
35.50 |
|
Maximální výkonové napětí (Vmp) [V] |
29.26 |
29.47 |
29.72 |
29.89 |
30.09 |
|
Zkratový proud (Isc) [A] |
11.03 |
11.10 |
11.16 |
11.22 |
11.29 |
|
Maximální proud (Imp) [A] |
10.32 |
10.38 |
10.43 |
10.50 |
10.57 |
|
NOCT |
Intenzita záření 800W/m², okolní teplota 20 stupňů, rychlost větru 1m/s, AM1,5G |
||||
|
OPERAČNÍ PODMÍNKY |
|
|
Maximální systémové napětí |
1000V/1500V DC (IEC) |
|
Provozní teplota |
-40 stupeň ~ plus 85 stupňů |
|
Maximální sériová pojistka |
25A |
|
Maximální statické zatížení, přední |
5400 Pa |
|
Maximální statické zatížení, zpět |
2400 Pa |
|
NOCT |
45±2 stupně |
|
Aplikační třída |
třída A |
【Křivky proud-napětí】
【Mechanická data】
|
SPECIFIKACE |
|
|
Buňka |
Mono |
|
hmotnost |
21,5 kg ± 3 procenta |
|
Rozměry |
1722 mm × 1134 mm × 30 mm |
|
Velikost průřezu kabelu |
4 mm2(IEC), 12AWG (UL) |
|
Počet buněk |
108(6x18) |
|
Spojovací skříňka |
IP68, 3 diody |
|
Konektor |
QC 4.10 (1000V) / QC 4.10-35(1500V) |
|
Délka kabelu (včetně konektoru) |
Na výšku: 300 mm (plus)/400 mm (-) Na šířku: 1200 mm (plus)/1200 (-) |
|
Konfigurace balení |
36 ks/paleta, 216ks/20ft kontejner 936ks/40ft kontejner |
【Osvědčení】
【Záruka na výkon】
