Návod k obsluze paralelního připojení PV Charge Controller

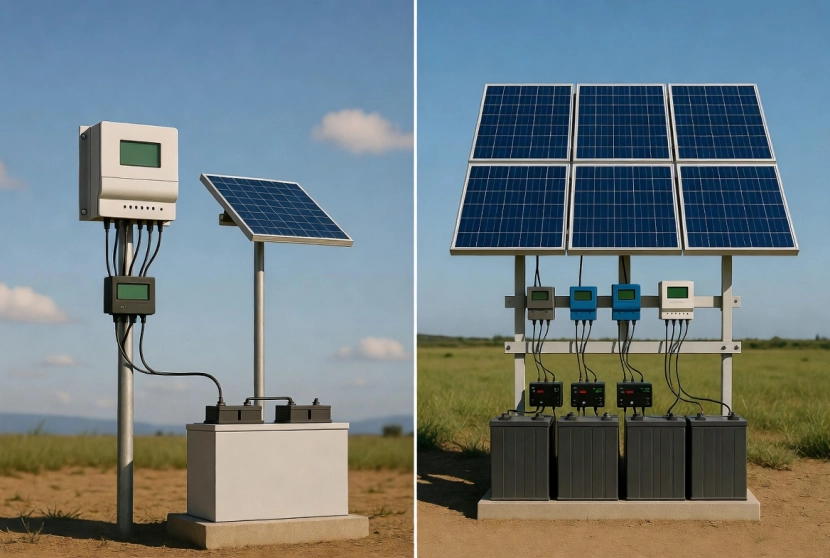

Jak se solární systémy zvětšují-pro off{1}}domy s rozvodnou sítí, obytné vozy, lodě nebo velké baterie-, jeden regulátor nabíjení často nezvládne celkovou energii z rozsáhlých solárních polí. Paralelní nabíjení, kdy se více solárních regulátorů nabíjení připojuje ke stejnému bateriovému bloku, poskytuje flexibilní a efektivní řešení. Tento přístup zvyšuje kapacitu nabíjení, přidává redundanci a podporuje růst modulárního systému.

Co je paralelní nabíjení solárních regulátorů nabíjení?

Paralelní nabíjení zahrnuje připojení výstupů dvou nebo více regulátorů nabíjení (typicky MPPT nebo PWM) k jedné baterii. Každý ovladač spravuje své vlastní vyhrazené solární pole (PV dílčí-pole), zatímco jejich DC výstupy jsou spojeny na straně baterie, obvykle prostřednictvím přípojnic.

Toto nastavení se liší od jednoduchého paralelního zapojení solárních panelů do jednoho ovladače. Zde každý ovladač nezávisle optimalizuje své pole prostřednictvím MPPT nebo PWM a poté dodává energii společně do baterií.

2. Základní princip paralelní práce

Více ovladačů propojuje nezávislé fotovoltaické řetězce, sdílí stejnou baterii a realizují sdílení proudu a přepínání synchronního nabíjecího stupně prostřednictvím komunikace RS485.

Strana PV: Nezávislý přístup pro každý regulátor

Strana baterie: Všechny ovladače se připojují ke stejné bateriové přípojnici

Komunikační strana: Daisy{0}}řetězová kabeláž RS485 pro synchronní ovládání

Proč používat paralelní ovladače vícenásobného nabíjení?

Zvýšená kapacita nabíjení: Kombinujte proudy (ampéry) z více jednotek při zachování napětí systému.

Modulární a škálovatelný design: Snadné rozšíření přidáním polí a řadičů.

Redundance a spolehlivost: Pokud jeden ovladač nebo pole selže, ostatní pokračují v nabíjení.

Lepší výkon s různými podmínkami: Samostatná pole mohou čelit různým orientacím, nakloněním nebo stínování. Každý regulátor se optimalizuje nezávisle.

Flexibilita napětí: Jsou možná různá napětí pole, pokud každé odpovídá vstupním specifikacím svého ovladače.

3. Přípravy a kroky zapojení

Požadované nástroje a materiály

Izolační rukavice, multimetr, DC klešťový měřič, stíněný kroucený pár RS485 kabel, PV kabely, hlavní kabely baterií, jističe a pojistky

Standardní sekvence zapojení

Nejprve připojte svorky baterie, poté svorky FV a nakonec komunikační linky

Bateriové paralelní připojení
Připojte B+ a B- všech ovladačů ke sjednoceným bateriovým kladným a záporným přípojnicím; použijte hvězdicové zapojení, udržujte kabely stejné délky, pevně upevněte svorky, nainstalujte hlavní jistič a pojistku na straně baterie.

Nezávislá FV přípojka
Spojte každý ovladač s exkluzivním PV řetězcem; zajistěte, aby FV napětí a výkon byly v rámci jmenovitého rozsahu regulátoru; vybavit samostatný jistič pro každou FV větev.

RS485-řetězová komunikační kabeláž
Připojte postupně A k B, B k C; zapněte koncové odpory 120Ω na prvním a posledním regulátoru; jeden-konec uzemněte stínící vrstvu komunikačních kabelů, držte se dál od vysokonapěťových{2}}elektrických vedení, abyste zabránili rušení.

4. Jednotná nastavení parametrů

Jednotné základní parametry pro všechny regulátory
Úroveň napětí baterie (48V/24V/12V), napětí hromadného nabíjení, napětí nabíjecího proudu, hodnota obnovy nízkého napětí, typ baterie (olověná-kyselina/lithiová baterie) musí být plně konzistentní.

Nastavte exkluzivní komunikační adresu pro každou jednotku (1,2,3...)

Jednotná přenosová rychlost (výchozí 9600)

Povolit paralelní režim na všech ovladačích; je podporováno automatické sdílení proudu, u většiny modelů není nutné ručně nastavovat hlavní-podřízený režim.

Sekvence zapnutí-

Zapněte hlavní napájení z baterie pro spuštění všech ovladačů

Potvrďte, že všechny jednotky zobrazují "Paralelně OK" pro normální komunikaci

Chcete-li zahájit nabíjení, zapněte jističe FV větví jeden po druhém

5. Klíčové specifikace a zakázané operace

Nikdy nepřipojujte jednu sadu FV stringů ke dvěma nebo více regulátorům, což způsobí cirkulační proud a vyhoření zařízení.

Udržujte baterie vysoce konzistentní; zakázat kombinované používání starých a nových baterií nebo baterií různých{0}}značek; systém lithiových baterií musí přesně odpovídat parametrům nabíjení BMS.

Celkový nabíjecí proud nesmí překročit maximální nabíjecí proud baterie; vyberte specifikaci kabelu s 25% proudovou rezervou, zajistěte pevné a vodotěsné kabelové svorky.

Pouze modely se dvěma porty RS485 podporují paralelní připojení; chybějící koncové rezistory povedou k nestabilní komunikaci a nevyváženému rozložení proudu.

Vybavte pro každou FV větev nezávislý spínač údržby, nainstalujte pojistku ochrany proti zkratu{0}} na hlavní obvod baterie.

Pravidelná kontrola: kontrola teploty svorek, napětí systému, provozního proudu a stavu komunikace; normální rozdíl proudu mezi paralelními jednotkami musí být v rozmezí 5A.

6.Elektrické parametry

Shrnutí

Paralelní instalace vyžaduje odpovídající použitelné modely, samostatný přístup k FV a sdílené připojení baterie. Standardizujte řetězovou{1}}komunikační kabeláž a sjednocenou konfiguraci parametrů, abyste zajistili vyvážený proudový výstup. Přísně dodržujte postupy zapojení a napájení-, vyhněte se nesprávnému zapojení a nesprávné kombinaci baterií. Provádějte rutinní kontroly a odstraňování závad, abyste zajistili stabilní, bezpečný a dlouhodobý-provoz systému.V případě potřeby nás prosím ihned kontaktujte.
