1.Funkční moduly a základní komponenty skříněk připojené k mřížce-
|
Funkční modul |
Základní funkce |
Základní komponenta |
Funkce komponenty |
|
Příchozí vedení a modul distribuce energie |
Přijímejte výstup střídavého proudu ze střídače, realizujte sběr a distribuci energie a vytvořte hlavní síť-kanál propojovacího obvodu |
Jistič příchozího vedení |
Jistič obvodu příchozího vedení: Přerušení hlavního obvodu + ochrana proti přetížení / zkratu- |
|
Izolační spínač |
Izolační spínač: Zajistěte zjevné body přerušení pro údržbu |
||
|
Přípojnice / měděná lišta |
Přípojnice: Přeneste velký proud a sbírejte vícekanálovou elektrickou energii |
||
|
Odchozí svorkovnice |
Odchozí svorkovnice: Standardizujte spojení mezi mřížkovou-připojovací skříní a kabely na straně mřížky{1}}, snižte riziko chyb elektroinstalace a usnadněte pozdější údržbu |
||
|
Ochranný modul-síťového připojení (základní bezpečnostní jednotka) |
Zajistěte obousměrnou{0}}bezpečnost systému výroby energie a elektrické sítě, zabraňte poškození zařízení způsobenému poruchami sítě / ostrovním efektem / přepětím |
Zařízení ochrany proti ostrovnímu{0}ostrování |
Anti-zařízení proti ostrovnímu spojení: Základní komponenta, detekce ostrovního efektu a přerušení obvodu |
|
Přepětí / Podpětí / Nadfrekvenční / Podfrekvenční relé |
SPD: Potlačuje přechodné přepětí a chrání komponenty |
||
|
Přepěťová ochrana (SPD) |
Relé: Monitorování parametrů sítě a spuštění abnormální ochrany |
||
|
Zařízení ochrany proti zemnímu zkratu |
Zařízení na ochranu proti zemnímu poruše: V reálném čase-monitorujte proud zemního spojení, v případě poruchy rychle přerušte obvod a zabraňte nehodám osob nebo zařízení způsobeným únikem elektrického proudu |
||
|
Modul měření a monitorování výkonu |
Přesné měření-připojené elektrické energie do sítě, sledování provozních parametrů elektrické sítě / systému výroby elektrické energie a poskytování údajů pro vypořádání / diagnostiku |
Tří{0}}fázový multifunkční elektroměr |
CT/VT: Převod velkého proudu / vysokého napětí na malé signály pro přizpůsobení měření měřiče |
|
Transformátor proudu (CT) / Transformátor napětí (VT) |
Elektroměr: Měření činné / jalové elektrické energie, sledování napětí / proudu / frekvence |
||
|
Terminál pro měření a řízení |
Terminál měření a řízení: Shromažďujte data a podporujte místní / vzdálené zobrazení |
||
|
Kontrolka stavu / obrazovka displeje |
Kontrolka stavu: Intuitivně zobrazte stav uzavření{0}}připojení k síti, alarm poruchy, zapnutí atd.; Obrazovka displeje: Zobrazení údajů o elektrické energii, parametrů sítě a chybových kódů místně bez externího zařízení |
||
|
Řídicí a komunikační modul-připojení k síti |
Realizovat inteligentní přepínání-propojovacího okruhu sítě, vyměňovat si informace s dispečinkem sítě / fotovoltaickým monitorovacím systémem a plnit požadavky na dispečink |
Stykač-připojení k síti |
Stykač: Přijímat signály a automaticky přepínat-propojovací obvod sítě |
|
Řadič / PLC |
Řadič: Koordinujte akce každého modulu a provádějte přednastavenou logiku |
||
|
Komunikační modul (4G / Ethernet / RS485) |
Komunikační modul: Realizujte vzdálený monitoring a přenos dat |
||
|
Přepínač manuální / automatický |
Přepínač manuálního / automatického přepínání: Přepnutí režimu ovládání, příjem dálkových / PLC pokynů v automatickém režimu; Realizujte místní provoz v manuálním režimu, abyste splnili potřeby údržby nebo nouzové situace |
||
|
Skříň a pomocný modul |
Zajistěte instalační nosič a ochranné prostředí pro zajištění stabilního provozu vnitřních součástí ve venkovním / průmyslovém prostředí |
Kovová skříň (IP54 a vyšší) |
Skříň: Prachotěsná, vodotěsná a zabraňuje vniknutí cizích předmětů |
|
Chladicí ventilátor / termostat |
Chladicí ventilátor: Spouštění a zastavování podle teploty, aby se zabránilo stárnutí součástí při vysoké teplotě |
||
|
Údržba osvětlení |
Osvětlení údržby: Poskytněte zdroj světla pro-údržbu skříně |
||
|
Kabelový žlab / kanál |
Kabelový žlab / kanál: Uspořádejte kabeláž úhledně a usnadněte si údržbu |
||
|
Těsnící proužek |
Těsnicí páska: Zvyšte těsnicí výkon skříně, zabraňte vnikání prachu a dešťové vody do skříně a zajistěte spolehlivý provoz komponent v drsném prostředí |
Na základě popisů funkčních modulů a hlavních komponent mřížkové-skříně připojené k mřížce ve výše uvedené tabulce je možné rychle vybrat a sladit jakékoli řešení mřížkové-připojené skříně. Zde jsou dva příklady.
2,400 kW, čtyř-kanálová mřížka-připojená skříň
Výběr komponent pro 400kW síťovou-skříň připojenou k síti je založen na komplexním výpočtu zahrnujícím jmenovité napětí systému, celkový proud, vstupní proud na kanál měniče, koordinaci ochrany, požadavky na přesnost měření a přizpůsobivost prostředí. Níže je podrobné zdůvodnění výběru klíčových komponent v tomto řešení:
Komponenty vstupní linky a hlavního obvodu

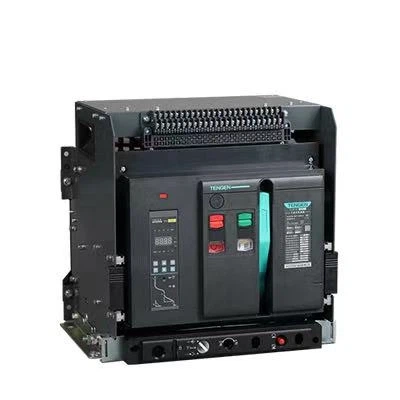

Rámový jistič (TGW1N-1600/4P-800A)
Základ výpočtu:
Celkový výkon systému: 400 kW
Jmenovité napětí: 380 V (tří-fázové)
Účiník: Konzervativně odhadován na 0,8
Aktuální vzorec výpočtu:
Vzhledem k 1,1násobné redundanci a harmonickým efektům je jako standardní hodnocení zvoleno 800A.
PV-Specifická funkce: Vybaveno podpěťovým zpožděním, aby se zabránilo náhlým nárazům-připojení k síti, když se síť obnoví.
Vstupní jistič (NM1-250S/4300 250A)
Odhadovaný výkon na kanál měniče:
4 vstupní kanály, každý přibližně 100 kW
Aktuální na kanál:
Volba 250 A poskytuje 1,3násobnou kapacitu přetížení, což zajišťuje žádné nepříjemné vypínání při krátkodobém-přetížení měniče.
Otočný oddělovací spínač (HD13BX-1000A/41 4P)
Odůvodnění výběru:
Používá se k zajištění viditelných bodů zlomu pro zajištění bezpečnosti údržby.
Jmenovitý na 1000A > 800A hlavního jističe, splňující požadavky na izolaci.
Přípojnice (měděná, 800A)
Základ výběru:
Současná-zatížitelnost měděných přípojnic se odhaduje na 2A na mm². Požadavek 800 A vyžaduje alespoň 400 mm² průřezové plochy-.
Obvykle se používá TMY-80×10 (800 mm²) nebo ekvivalentní specifikace, aby bylo zajištěno zvýšení teploty menší nebo rovné 40 K.
Součásti ochranného modulu

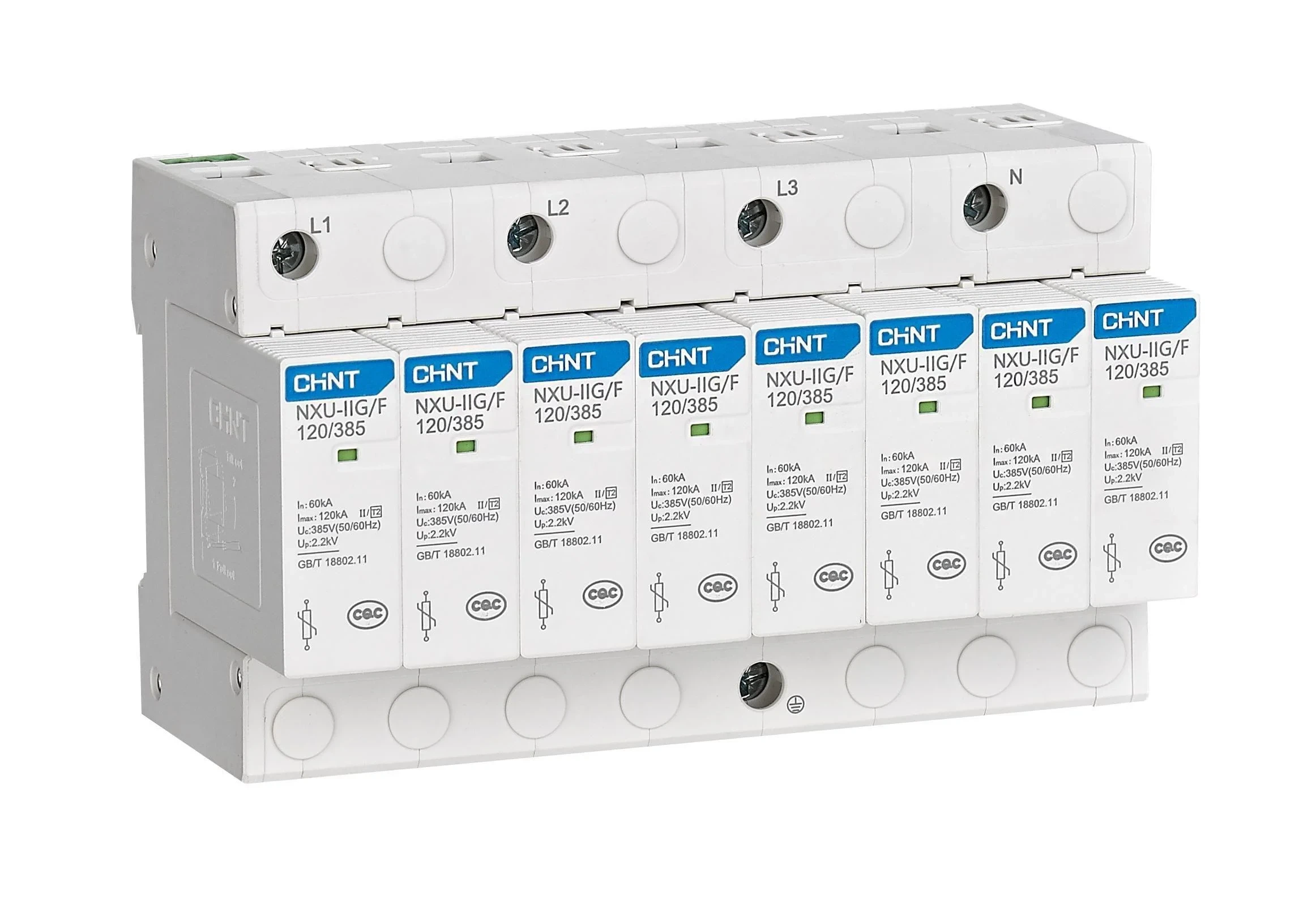

Přepěťová ochrana (LYY1-40kA)
Základ výběru:
Fotovoltaické systémy jsou často vystaveny venkovnímu prostředí s vysokým rizikem přepětí-způsobeným bleskem.
Kapacita výboje 40 kA splňuje požadavky testu třídy II, vhodné pro ochranu před bleskem v nízkonapěťových distribučních systémech.

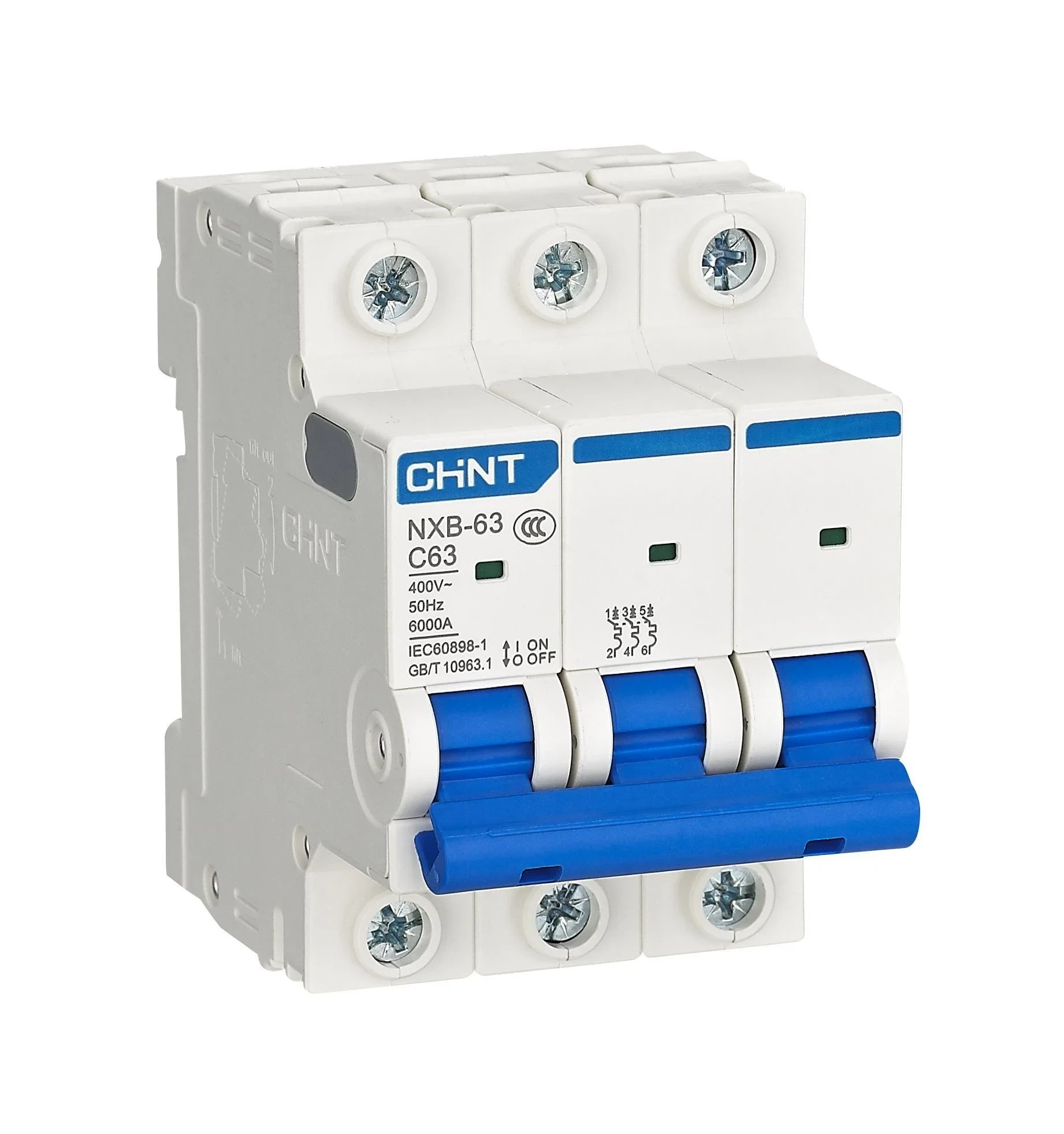

Ochranný jistič SPD (NXB-63AC63 4P)
Odůvodnění výběru:
Používá se pro přední{0}}ochranu SPD, aby se zabránilo tomu, že SPD ovlivní hlavní obvod v případě zkratu.
Hodnocení 63A odpovídá SPD, což zajišťuje, že během normálního vedení SPD nevypadne.
Součásti modulu měření

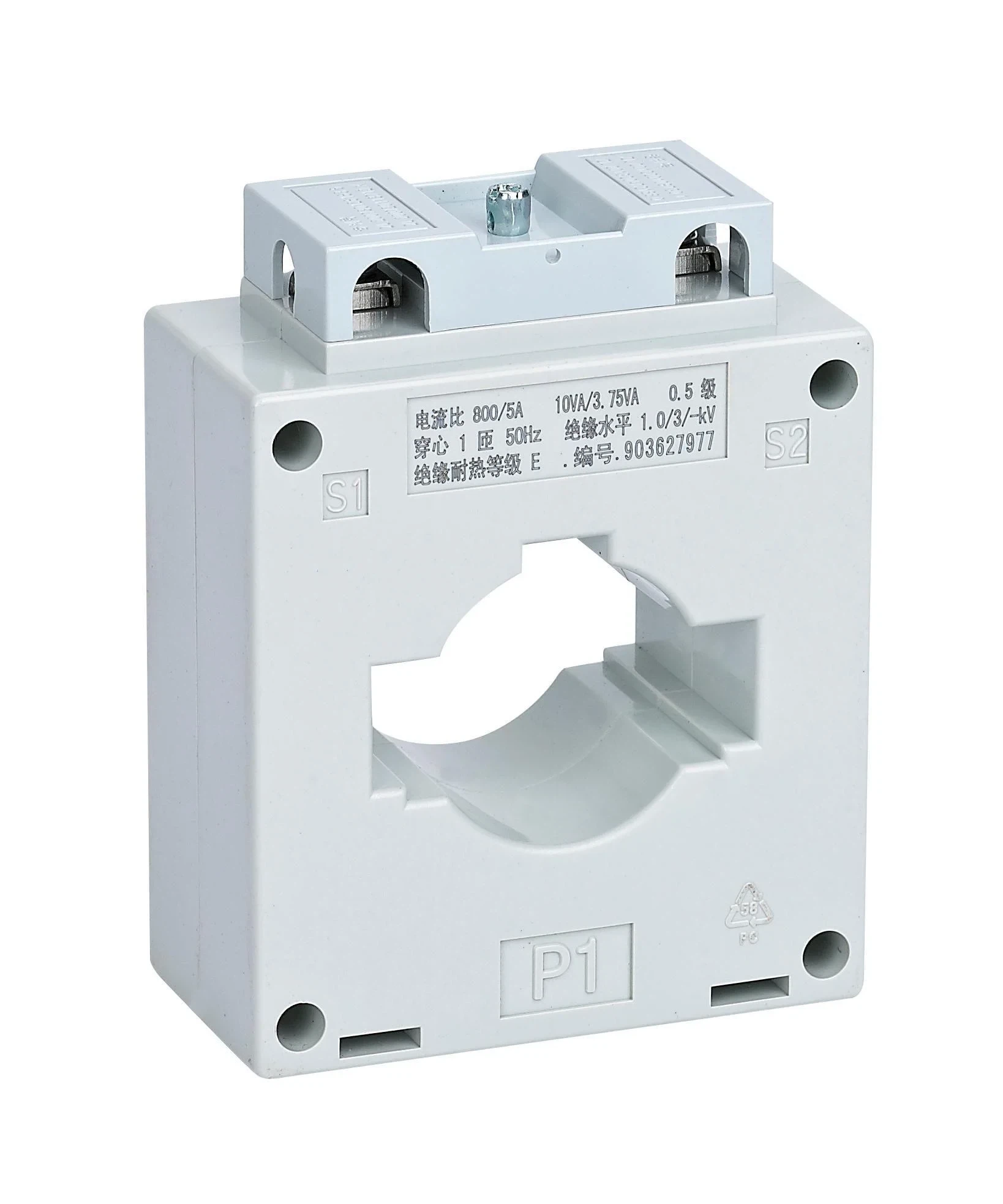

Transformátor proudu (BH-0.66 800/5 Class 0.5)
Základ výběru:
Proud hlavního obvodu je přibližně . 760A. Volba 800/5 CT vede k sekundárnímu proudu 5A, který je vhodný pro měřicí přístroje.
Třída přesnosti 0.5 splňuje-požadavky na měření připojení k síti.
Multifunkční elektroměr (AMC96L-E4)
Odůvodnění výběru:
Podporuje komunikaci RS485, umožňuje nahrávání dat o napětí, proudu, výkonu, energii atd.
Splňuje požadavky sítě pro sběr dat a monitorování v připojovacích bodech fotovoltaické sítě-.
Komponenty řídicího a pomocného modulu
Pojistka (RT14-400V 6A)
Odůvodnění výběru:
Používá se k ochraně sekundárních obvodů, jako jsou řídicí zdroje, komunikační moduly, napájení přístrojů atd.
Pojistky 6A vydrží krátkodobě-náběhové proudy a během zkratu se rychle odpojí, aby chránily řídicí komponenty.
Proudové/napěťové svorky (45 / 90 ks)
Základ výběru:
Každý CT vyžaduje připojení k proudovým svorkám; každý napěťový signál vyžaduje připojení k napěťovým svorkám.
S ohledem na potřebu 3 CT, tří-fázového napětí, multifunkčního měřiče,-boxu proti krádeži atd. poskytují svorky 45/90 přiměřenou redundanci.

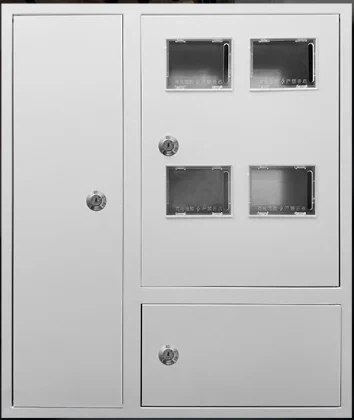

Kryt (GGD 800×800×2200)
Odůvodnění výběru:
Skříň GGD je standardní nízkonapěťová -rozvaděčová skříň vhodná pro vysokoproudé a více{1}}okruhové uspořádání.
Rozměry odpovídají prostoru požadovanému pro umístění jističe, přípojnic, transformátorů proudu, měřiče, skříně proti{0}}krádeži atd.
|
Žádný. |
Název součásti (s modelem a specifikací) |
Jednotka |
Množství |
Funkční modul |
Odpovídající základní funkce modulu |
Součást Popis funkce |
Obrázek |
|
1 |
Rámový jistič (TGW1N-1600/4P-800A, s vypínáním s podpěťovým zpožděním specifickým pro PV) |
Kus |
1 |
Příchozí vedení a modul distribuce energie |
Přijímejte výstup střídavého proudu ze střídače, realizujte sběr a distribuci energie a vytvořte hlavní síť-kanál propojovacího obvodu |
S funkcí podpěťového zpoždění proveďte přerušení hlavního obvodu, ochranu obvodu proti přetížení/zkratu-a kontrolu připojení FV-specifické sítě- |
|
|
2 |
Vstupní jistič (NM1-250S/4300 250A) |
Kus |
4 |
4-kanálový jistič přívodního vedení, zodpovědný za přerušení a ochranu proti zkratu/přetížení příchozích vedení každého střídače |
|
||
|
3 |
Spínač otočného oddělovacího nože (HD13BX-1000A/41 4P) |
Kus |
1 |
Během údržby zajistěte zřejmé body přerušení, abyste zajistili osobní bezpečnost obsluhy a personálu údržby |
|
||
|
4 |
Miniaturní jistič (NXB-16AC63 2P) |
Kus |
1 |
Zajistěte nezávislou ochranu napájecího obvodu pro pomocná zařízení (jako jsou měřicí terminály, řídicí obvody) |
|
||
|
5 |
Podpora sběrnice |
Soubor |
2 |
Upevněte a podepřete měděnou řadu přípojnic, zajistěte pevnou instalaci a spolehlivou izolaci měděné řady a vyhněte se riziku zkratu- |
|
||
|
6 |
Měděný konektor |
Kus |
18 |
Používá se pro spojení měděných řad s kabely a komponenty, zajišťuje stabilní přenos proudu a snižuje přechodový odpor |
|
||
|
7 |
Měděný drát s jádrem, měděná řada (800A) |
KG |
60 |
Nese velký proud 800A, sbírá 4kanálovou vstupní elektrickou energii a přenáší ji na hlavní vypínač a stranu sítě, která je hlavním nositelem přenosu elektrické energie |
|
||
|
8 |
Jistič ochrany před bleskem (NXB-63AC63 4P) |
Kus |
1 |
Modul ochrany-připojení k síti |
Zajistěte obousměrnou{0}}bezpečnost systému výroby energie a elektrické sítě, zabraňte poškození zařízení způsobenému poruchami sítě/ostrovním efektem/přepětím |
Ovládejte zapínání-přepěťové ochrany, pomozte při realizaci funkce ochrany před bleskem a vyhněte se abnormálnímu obvodu ochrany před bleskem ovlivňujícím hlavní obvod |
|
|
9 |
Přepěťová ochrana (LYY1-40KA) |
Kus |
1 |
Potlačit přechodné přepětí způsobené údery blesku a kolísáním sítě a chránit elektrické komponenty ve skříni |
|
||
|
10 |
Transformátor proudu (BH-0.66 800/5 Class 0.5) |
Kus |
3 |
Modul měření a monitorování výkonu |
Přesné měření{0}}připojené elektrické energie do sítě, sledování provozních parametrů elektrické sítě/systému výroby energie a poskytování údajů pro vyúčtování/diagnostiku |
Převeďte velký proud 800A na malý signál 5A, přizpůsobte se měření multifunkčnímu elektroměru a zajistěte přesnost měření a bezpečnost zařízení |
|
|
11 |
Multifunkční elektroměr (AMC96L-E4, s komunikací) |
Kus |
1 |
Měření{0}}připojené elektrické energie k síti, monitorování parametrů, jako je napětí, proud a výkon, a podpora komunikační funkce pro realizaci přenosu dat |
|
||
|
12 |
Signální světlo (AD11-22/41) |
Kus |
3 |
Intuitivně zobrazte provozní stav zařízení (jako je napájení,{0}}uzavření připojení k síti, alarm poruchy atd.) pro místní zobrazení |
|
||
|
13 |
Claw Fixed Bracket (TMH) |
Kus |
2 |
Opravte součásti související s měřením, spolupracujte se skříní proti-elektřinu-krádeži, abyste realizovali funkci proti-krádeži elektřiny-a zajistili bezpečnost naměřených dat |
|
||
|
14 |
Box proti-elektřina-krádeži (TMH) |
Kus |
1 |
Speciálně pro ochranu-elektrické-krádeže, ochranu kabeláže měřicího obvodu a zajištění pravosti a přesnosti dat měření elektrické energie |
|
||
|
15 |
Skříň (GGD, Š800×H800×V2200) |
Kus |
1 |
Skříň a pomocný modul |
Zajistěte instalační nosič a ochranné prostředí pro zajištění stabilního provozu vnitřních součástí |
Poskytněte instalační prostor pro všechny komponenty, mají základní prachotěsné a ochranné funkce a přizpůsobte se vnitřnímu prostředí |
|
|
16 |
Pojistka (RT14-400V 6A) |
Soubor |
5 |
Chraňte sekundární napájecí obvod a řídicí obvod, aby nedošlo k poškození řídicích součástí a komunikačních modulů v důsledku přetížení nebo zkratu |
|
||
|
17 |
Aktuální terminál |
Kus |
45 |
Standardizujte připojení proudových signálních vedení pro pohodlné uspořádání kabeláže a pozdější údržbu |
|
||
|
18 |
Napěťový terminál |
Kus |
90 |
Standardizujte připojení napěťových signálních vedení, zajistěte spolehlivý přenos signálu a usnadněte uspořádání kabeláže a pozdější údržbu |
|||
|
19 |
Příslušenství jako měděné oko, stahovací páska, polohovací spona, plastový kryt |
- |
- |
Pomáhá při kabeláži, upevňování součástí a ochraně izolace, zajišťuje úhledné vnitřní zapojení a pevnou instalaci součástí a zvyšuje provozní spolehlivost |
750 kW 7-kanálový mřížkový skříň
Komponenty vstupní linky a hlavního obvodu

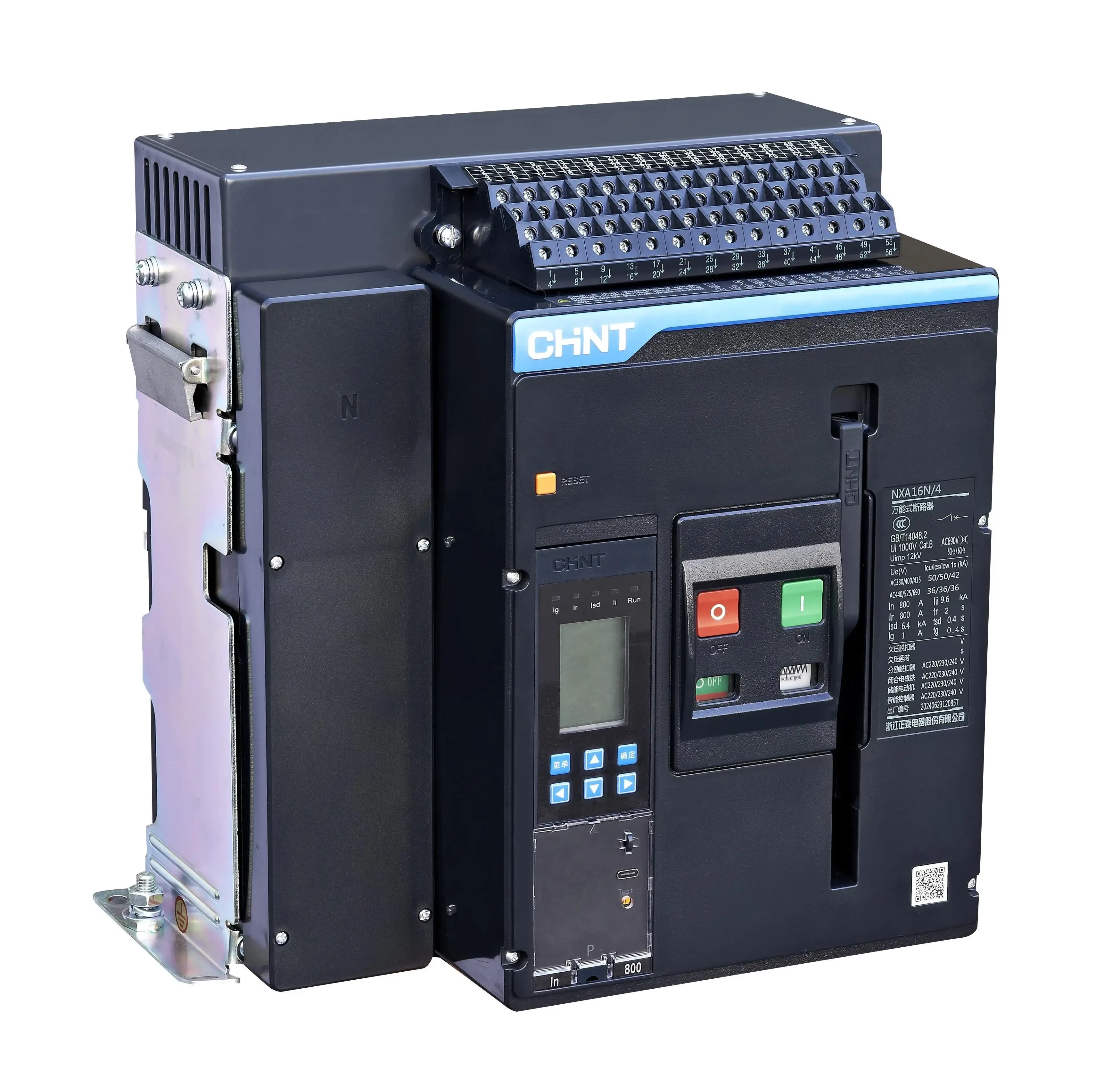

Hlavní síťový-spínač připojení (NXA16N16-MF4 1250A, 4P 65kA)
Základ výpočtu:
Celkový výkon systému: 750 kW
Jmenovité napětí: 380 V (tří-fázové)
Účiník: Konzervativně odhadován na 0,8
Celkový aktuální výpočet:
Normální rozsah provozního proudu přibližně 1200-1300A
Inteligentní funkce: Vybaveno funkcemi elektrického otevírání/zavírání, podpěťové spouště, napěťové{0}}kontroly zavírání a zpoždění, které zajišťují bezpečný a kontrolovaný provoz-připojení k síti.
Vstupní jistič (NM1-250L/4300B 50kA)
Odhadovaný výkon na kanál měniče:
7 vstupních kanálů, každý přibližně 107 kW
Aktuální na kanál:
Odůvodnění výběru:
Jmenovitý proud 250 A poskytuje 1,23násobnou kapacitu přetížení, což zajišťuje, že nedochází k nežádoucímu vypínání při krátkodobém-přetížení měniče.
Vypínací kapacita 50 kA splňuje-požadavky na zkratový proud v místě připojení k síti-.
Model 4300B (s pomocnými kontakty) umožňuje vzdálené sledování stavu.
Oddělovací spínač (1500A/4P HD12)
Základ výběru:
Jmenovitý proud: 1500A > hlavní vypínač 1250A, splňující požadavky na izolaci.
Poskytuje viditelné body zlomu pro zajištění absolutní bezpečnosti pro personál údržby.
4-pólové provedení zajišťuje úplnou izolaci všech živých vodičů.
Přípojnice (80×10mm měděná lišta)
Základ výběru:
Aktuální -zatížitelnost měděných přípojnic: TMY-80×10 (800 mm²) může za standardních podmínek přenášet přibližně 1600-1800A.
Řízení nárůstu teploty: 40K nebo méně při provozním proudu 1250A.
Dostatečná plocha-průřezu zajišťuje nízkou impedanci a minimální ztráty energie.
Vícenásobné podpěry přípojnic zajišťují mechanickou stabilitu při zkratu-elektromagnetických sil.
Vstupní miniaturní jistič (NXB-32A/4P)
Odůvodnění výběru:
Vyhrazená ochrana napájecího zdroje pro sběrný terminál měření napájecího úřadu.
Jmenovitý proud 32A zajišťuje selektivitu s ochrannými zařízeními proti proudu.
4pólové provedení zajišťuje úplnou izolaci napájecího zdroje měření.
Součásti ochranného modulu
1. Přepěťová ochrana AC (NXUII-C40/40kA)
Základ výběru:
Vybíjecí kapacita 40 kA (8/20 μs) splňuje požadavky testu třídy II pro nízkonapěťové distribuční systémy.
Maximální trvalé provozní napětí Uc~385V AC, vhodné pro 380V systémy.
Úroveň ochrany Up Menší nebo rovna 1,8 kV, účinně chrání následné zařízení.
Přepěťový jistič (NXB-63/63A/4P)
Odůvodnění výběru:
Přední-ochrana svodiče přepětí, aby se zabránilo jeho ovlivnění hlavního obvodu v případě selhání zkratu.
Jmenovité souřadnice 63A s jmenovitým vybíjecím proudem svodiče přepětí.
Součásti modulu měření
1. Měřicí transformátor proudu (1200/5A třída 0,5)
Základ výběru:
Proud hlavního obvodu je přibližně 1200-1300A při plném zatížení.
Poměr 1200/5A má za následek sekundární proud 5A při jmenovité zátěži, vhodný pro standardní měřicí přístroje.
Při hlavním proudu 1250A sekundární proud=(1250/1200)×5 ≈ 5,21A v rámci měřicího rozsahu měřiče.
Třída přesnosti 0.5 splňuje-požadavky na měření připojení k síti pro komerční aplikace.
Jmenovitá zátěž odpovídá vstupní impedanci multifunkčního měřiče.
Multifunkční měřič 2,380 V (s komunikací RS485)
Odůvodnění výběru:
Zobrazuje výkon, napětí, proud, frekvenci, účiník a energii.
Komunikace RS485 umožňuje nahrávání dat do monitorovacích systémů.
Splňuje požadavky sítě pro sběr dat a monitorování v připojovacích bodech fotovoltaické sítě-.
Podporuje místní zobrazení i vzdálený přenos dat.
3. Kontrolky napájení (žlutá/zelená/červená)
Odůvodnění výběru:
Poskytuje intuitivní vizuální indikaci stavu zařízení:
Červená: Zapnuto / Síť-připojena
Zelená: Pohotovostní režim / Připraveno
4. Těsnící spojovací skříňka vedení a držák klaksonu (2 sady)
Odůvodnění výběru:
Funkce proti krádeži-elektřiny- pro ochranu kabeláže měřicího obvodu.
Zajišťuje autenticitu a přesnost dat měření energie.
Splňuje požadavky úřadu napájení na bezpečnost měření.
Komponenty řídicího a komunikačního modulu
1.Časové relé
Odůvodnění výběru:
Poskytuje funkce řízení zpoždění pro koordinovaný provoz.
Spolupracuje s hlavním{0}}přepínačem připojení k síti a implementuje logiku zpožděného zavírání/otevírání.
Zabraňuje současným spínacím operacím, které by mohly způsobit poruchy systému.
2. Mezilehlá relé (4 jednotky)
Odůvodnění výběru:
Zesilte řídicí signály z ovladače nebo ručních spínačů.
Převeďte řídicí logiku tak, aby řídila-vysokoproudé stykače a jističe.
4 jednotky přidělené pro:
Příkaz k uzavření (1)
Příkaz k otevření (1)
Zpětná vazba stavu (1)
Logika blokování (1)
Zajišťuje spolehlivé provádění ovládacích příkazů zavírání/otvírání.
Tlačítka pro zavírání/otevírání a přepínač přenosu
Odůvodnění výběru:
Tlačítka ručního ovládání: Umožňují místní ovládání-propojovacího okruhu sítě během údržby nebo nouzových situací.
Přepínač přenosu: Umožňuje přepínání mezi manuálním a automatickým režimem ovládání.
Automatický režim: Přijímá dálkové/PLC příkazy
Manuální režim: Místní provoz pro potřeby údržby nebo nouzové situace
Komponenty skříně a pomocného modulu
1.GGD Standardní skříň (Š1000×H800×V2200 mm)
Odůvodnění výběru:
Skříň GGD je standardní nízkonapěťová rozvodná skříň vhodná pro rozvody vysokého proudu a více-okruhů.
Rozměry vyhovují:
Hlavní vypínač (velikost rámu 1250A)
7 vstupních jističů (250A každý)
Přípojnicový systém
CT, měřiče, řídicí zařízení a pomocné komponenty
Za studena-válcovaný ocelový plech s nástřikem poskytuje základní ochranu proti korozi.
Hodnocení pro vnitřní použití s dostatečnou ventilací pro odvod tepla.
2. Pojistky sekundárního výkonu (RT28-32/6A, 6 jednotek)
Odůvodnění výběru:
Chraňte sekundární napájecí obvody (ovládací napájení, napájení komunikačního modulu, napájení přístroje).
Jmenovitý proud 6A odolá krátkodobým-zapínacím proudům a zároveň poskytuje rychlé odpojení při zkratech.
6 jednotek přidělených pro:
Napájení řídicího obvodu (2)
Výkon měřicího obvodu (2)
Napájení komunikačního modulu (1)
Náhradní (1)
3. Sekundární elektroinstalace Kabely, svorky a příslušenství
Odůvodnění výběru:
Připojení přenosu signálu a napájení pro všechny ovládací a monitorovací komponenty.
Standardizované svorky zajišťují spolehlivé připojení a usnadňují údržbu.
Správné dimenzování vodičů pro-proudovou kapacitu a požadavky na pokles napětí.
|
Žádný. |
Název součásti (s modelem a specifikací) |
Jednotka |
Množství |
Funkční modul |
Odpovídající základní funkce modulu |
Součást Popis funkce |
Obrázek |
|
1 |
Hlavní síťový-spínač připojení (NXA16N16-MF4 1250A, 4P 65kA) |
Kus |
1 |
Příchozí vedení a modul distribuce energie |
Přijímejte výstup střídavého proudu ze střídače, realizujte sběr a distribuci energie a vytvořte hlavní síť-kanál propojovacího obvodu |
Pevný inteligentní hlavní vypínač s elektrickým otevíráním/zavíráním, podpěťovou spouští,{0}}kontrolou zavírání a zpožděním. Zajistí přerušení hlavního obvodu + ochranu proti přetížení/zkratu- |
|
|
2 |
Vstupní jistič (NM1-250L/4300B 50kA) |
Kus |
7 |
250A vstupní jistič, zodpovědný za přerušení a ochranu proti zkratu{1}}/přetížení každého vstupního vedení měniče |
|
||
|
3 |
Vstupní miniaturní jistič (NXB-32A/4P) |
Kus |
1 |
Spínač napájecího zdroje pro sběrný terminál užitkového měření, který poskytuje nezávislou ochranu napájecího obvodu pro měřicí terminál |
|
||
|
4 |
Přípojnice (80×10mm měděná lišta) |
Soubor |
Několik |
Přenášejte velký proud, sbírejte energii ze 7 vstupních jističů a přenášejte ji do hlavního{1}}spínače sítě a na stranu sítě |
|
||
|
5 |
Oddělovací spínač (1500A/4P HD12) |
Kus |
1 |
Během údržby zajistěte zřejmé body přerušení, abyste zajistili osobní bezpečnost obsluhy a personálu údržby |
|
||
|
6 |
Svodič přepětí (NXUII{0}}C40/40kA) |
Soubor |
1 |
Modul ochrany-připojení k síti |
Zajistěte obousměrnou{0}}bezpečnost systému výroby energie a elektrické sítě, zabraňte poškození zařízení způsobenému poruchami/přepětím sítě |
AC ochrana před bleskem, potlačení přechodného přepětí, ochrana elektrických součástí ve skříni před údery blesku nebo kolísáním sítě |
|
|
7 |
Přepěťový jistič (NXB-63/63A/4P) |
Soubor |
1 |
Ovládání vstupu přepěťové ochrany, ovládání zapínání{0}}vypnutí obvodu svodiče přepětí, pomoc při realizaci funkce ochrany před bleskem |
|
||
|
8 |
380V multifunkční měřič (s komunikací RS485) |
Kus |
1 |
Modul měření a monitorování výkonu |
Přesné měření{0}}připojené elektrické energie do sítě, sledování provozních parametrů elektrické sítě/systému výroby energie a poskytování údajů pro vyúčtování/diagnostiku |
Zobrazovat výkon, napětí, proud, podporovat komunikaci RS485, realizovat měření elektrické energie a přenos dat |
|
|
9 |
Měřicí transformátor proudu (1200/5A třída 0,5) |
Kus |
3 |
Převeďte velký proud 1200A na malý signál 5A, přizpůsobte se multifunkčnímu měření, zajistěte přesnost měření a bezpečnost zařízení |
|
||
|
10 |
Kontrolka napájení (žlutá/zelená/červená) |
Kus |
5 |
Intuitivně zobrazte provozní stav zařízení (jako je napájení,{0}}uzavření připojení k síti, alarm poruchy atd.) pro místní zobrazení |
|
||
|
11 |
Olověná těsnící spojovací skříňka, držák rohu |
Soubor |
2 |
Použití proti-krádeži elektřiny-, zajištění pravosti a bezpečnosti dat měření elektrické energie |
|
||
|
12 |
Časové relé |
Kus |
1 |
Řídicí a komunikační modul-připojení k síti |
Realizovat inteligentní přepínání-propojovacího okruhu sítě, vyměňovat si informace s dispečinkem sítě/fotovoltaickým monitorovacím systémem a plnit požadavky na dispečink |
Poskytněte funkci řízení zpoždění, spolupracujte s hlavním{0}}spínačem připojení k síti, abyste realizovali logiku zpožděného zavírání/otevírání |
|
|
13 |
Mezilehlé relé |
Kus |
4 |
Zesílit řídicí signály, převést řídicí logiku, zajistit spolehlivé provedení zavírání/otevírání a dalších řídicích příkazů |
|
||
|
14 |
Tlačítko zavírání/otvírání, přepínač přenosu |
Kus |
3 |
Lokálně ručně ovládat zavírání a otevírání-propojovacího okruhu sítě, přepínat režimy ovládání (jako je manuální/automatický) |
|
||
|
15 |
Standardní skříň GGD (Š1000×H800×V2200 mm) |
Kus |
1 |
Skříň a pomocný modul |
Zajistěte instalační nosič a ochranné prostředí pro zajištění stabilního provozu vnitřních součástí |
Vnitřní skříň, za studena válcované desky{0}} nanášení sprejem, poskytují instalační prostor a základní ochranu pro všechny komponenty |
|
|
16 |
Pojistka sekundárního napájení (RT28-32/6A) |
Kus |
6 |
Chraňte sekundární napájecí obvody, zabraňte poškození ovládacích prvků v důsledku přetížení nebo zkratu sekundárních vedení |
|
||
|
17 |
Sekundární elektroinstalace Kabely, svorky a příslušenství |
Hodně |
Několik |
Standardizovat připojení sekundárních linek, realizovat přenos signálu a připojení napájení různých ovládacích a monitorovacích komponent, usnadnit údržbu |
|
