Zelený vodík, vyráběný fotovoltaickou (PV) - elektrolýzou vody, se ukázal jako klíčový prvek v globálním přechodu k uhlíkově - neutrálnímu energetickému systému, který nabízí udržitelné řešení pro skladování energie, vyvažování sítě a dekarbonizaci - až - v odvětvích se snižováním emisí. Tento dokument poskytuje komplexní přehled technologie PV - až - vodíku (PV - H₂), který zahrnuje základní principy, technické cesty, úzká místa výkonu a praktické aplikace.
Svět čelí bezprecedentním výzvám změny klimatu a energetické bezpečnosti, které jsou poháněny více než - závislostí na fosilních palivech a souvisejících emisích skleníkových plynů (GHG). Zelený vodík, který se vyrábí pomocí obnovitelné energie k dělení vody, si získal významnou pozornost jako všestranný nosič energie a surovina, která může usnadnit hlubokou dekarbonizaci v různých odvětvích. Mezi obnovitelnými zdroji energie je nejrozšířenější a nejrozšířenější solární fotovoltaická (PV) energie, díky čemuž je elektrolýza napájená PV - slibnou cestou pro výrobu zeleného vodíku.
1.Technické základy PV - výroby vodíku
1.1 Výroba fotovoltaické energie
FV články přeměňují sluneční světlo na elektřinu prostřednictvím fotovoltaického jevu, kdy fotony excitují páry elektronových - děr v polovodičovém materiálu. Fotovoltaické moduly na bázi křemíku -, včetně technologií monokrystalických, polykrystalických a tenkých - filmů, dominují trhu díky své vysoké účinnosti a dlouhodobé - odolnosti.
Technologie vodní elektrolýzy

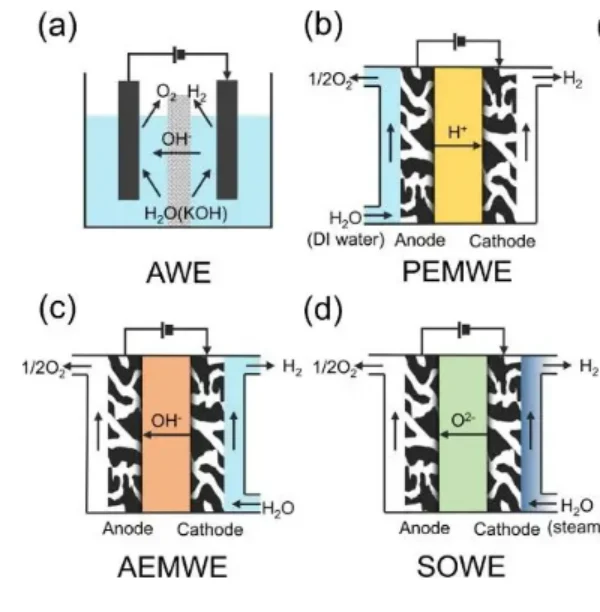

Elektrolýza vody je proces štěpení vody na vodík a kyslík pomocí elektrické energie, popsaný následující reakcí: 2H2O(l) → 2H2(g)+O₂(g), s termodynamickým potenciálem 1,23 V při 25 stupních. Pro PV-H₂ aplikace se v současnosti používají čtyři hlavní technologie elektrolyzéru:
|
Typ elektrolyzéru |
Provozní teplota |
Účinnost |
CAPEX |
Klíčové výhody |
Klíčová omezení |
|
Elektrolýza alkalické vody (AWE) |
Nízká (20 - 80 stupeň) |
65% - 75% |
Nízký |
Vyspělé materiály s nízkou cenou -, vysoká škálovatelnost |
Nízká proudová hustota, pomalá kinetika OER, hospodaření s elektrolytem |
|
Protonová výměnná membránová elektrolýza (PEMWE) |
Nízká (20 - 80 stupeň) |
70% - 80% |
Vysoký |
Vysoká proudová hustota, rychlá dynamická odezva, kompaktní design |
Drahé membrány a katalyzátory (kovy skupiny platiny), problémy s trvanlivostí |
|
Aniontová výměnná membránová elektrolýza vody (AEMWE) |
Nízká (20–80 stupňů) |
68%–78% |
Střední |
Nejsou vyžadovány žádné katalyzátory z ušlechtilých kovů, vysoká proudová hustota, flexibilní elektrolytová kompatibilita |
Degradace vodivosti membrán, omezená dlouhodobá-životnost, problémy se syntézou materiálů |
|
Elektrolýza vody s pevným oxidem (SOWE) |
Vysoká (700 - 850 stupeň) |
80% - 90% |
Vysoký |
Vysoká účinnost, místo kapalné vody používá páru |
Provoz při vysoké teplotě -, degradace materiálu, pomalé spouštění |
PV-Konfigurace spojky elektrolyzéru
Integraci fotovoltaických systémů s elektrolyzéry lze rozdělit do tří konfigurací:
Přímá vazba: FV moduly jsou přímo připojeny k elektrolyzérům bez mezilehlé výkonové elektroniky. Tato konfigurace je jednoduchá a nákladově-efektivní, ale trpí značnými energetickými ztrátami v důsledku nesouladu mezi bodem maximálního výkonu FV (MPP) a provozním napětím elektrolyzéru (1,6–2,0 V).
MPPT-Řízená vazba: Ovladače MPPT (Maximum Power Point Tracking) se používají k optimalizaci FV výstupu a přizpůsobení napěťovým požadavkům elektrolyzéru. Tato konfigurace snižuje ztráty ve spojení, ale zvyšuje složitost a náklady.
Bateriové-asistované propojení: Systémy pro ukládání energie (např. lithium-iontové baterie) jsou integrovány tak, aby ukládaly přebytečnou FV energii a poskytovaly záložní energii během období nízkého-záření, což zajišťuje stabilní provoz elektrolyzéru. Tato konfigurace zvyšuje spolehlivost systému, ale zvyšuje CAPEX a vyžaduje další údržbu.
2.Omezení výkonu a strategie optimalizace
2.1 Klíčové ztráty účinnosti
FV-H₂systémy čelí třem hlavním typům energetických ztrát:
Ztráty konverze PV: Neefektivita ve PV článcích, včetně spektrálního nesouladu, teplotních vlivů a ztrát stíněním, které snižují výstup elektřiny.
Ztráty elektrolyzéru: Nadměrné potenciály spojené s reakcí na vývoj vodíku (HER) a reakcí na vývoj kyslíku (OER), stejně jako s ohmickými ztrátami v elektrodách, elektrolytech a membránách.
Coupling Loss: Nesoulad mezi FV MPP a provozním napětím elektrolyzéru, což vede k nedostatečnému využití FV výkonu.
Optimalizace materiálu a zařízení
K vyřešení výše uvedených problémů lze materiály a zařízení vylepšit následujícími třemi způsoby.
Inovace fotovoltaických modulů: Vývoj vysoce{0}}výkonných fotovoltaických článků (např. perovskitových-silikonových tandemů) a bifaciálních modulů pro zvýšení zachycování energie. Používání anti{5}}reflexních vrstev a systémů řízení teploty ke snížení teplot-souvisejících ztrát.
Vývoj elektrokatalyzátorů: Navrhování nízko{0}}nákladových a vysoce{1}}aktivních katalyzátorů pro HER a OER, jako jsou oxidy přechodných kovů (Fe₂O₃-NiOxHy) a chalkogenidy, s cílem snížit nadměrné potenciály a nahradit drahé kovy ze skupiny platiny.
Architektura elektrolyzéru: Optimalizace konstrukce článku, včetně struktury elektrod, materiálů membrán a konfigurace proudového pole, aby se zlepšil přenos hmoty a snížily se ohmické ztráty.
Integrace na-systémové úrovni
Kromě tří výše uvedených cílených metod to lze provést také prostřednictvím systémové integrace.
Technologie Voltage{0}}Matching Technologies: Použití DC-DC konvertorů a MPPT regulátorů k vyrovnání výstupního FV napětí s provozním rozsahem elektrolyzéru.
Integrace skladování energie: Kombinace baterií, superkondenzátorů nebo skladování vodíku (prostřednictvím komprese nebo zkapalňování) ke zmírnění dopadu přerušování slunečního záření a zajištění nepřetržitého provozu elektrolyzéru.
Návrh hybridního systému: Integrace fotovoltaiky s jinými obnovitelnými zdroji energie (např. vítr) nebo koncentrační solární energie (CSP) pro stabilizaci energetického vstupu a zlepšení celkové účinnosti systému.
3. Aplikace PV-zeleného vodíku
3.1Průmyslové a zemědělské suroviny

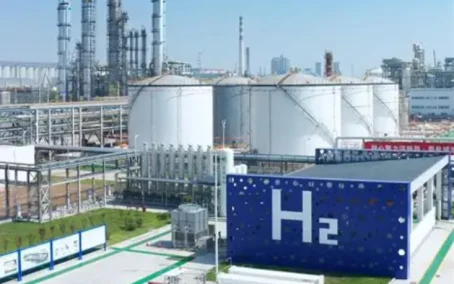

Zelený vodík se používá jako surovina v průmyslových procesech, jako je výroba čpavku, syntéza metanolu a výroba oceli, nahrazuje fosilní-vodík a snižuje emise uhlíku. Například výroba zeleného amoniaku prostřednictvím PV-H₂ může dekarbonizovat zemědělský sektor, který je silně závislý na dusíkatých hnojivech.
Přeprava

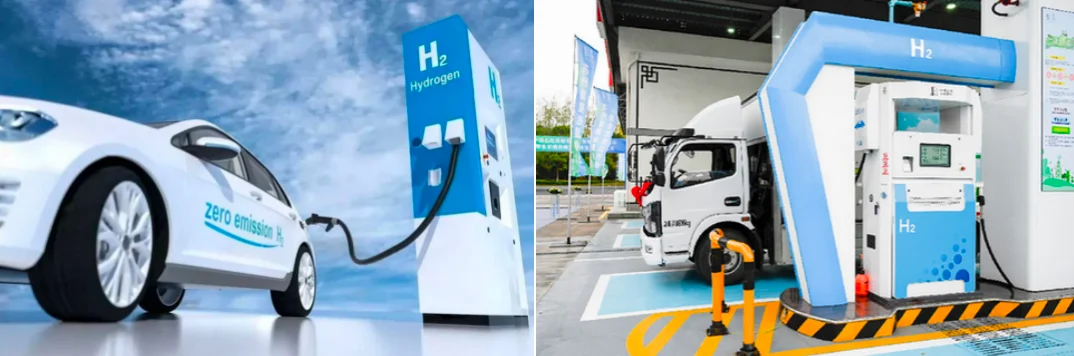

Vozidla s vodíkovými palivovými články (FCV) nabízejí ve srovnání s bateriovými-elektrickými vozidly (BEV) velký{0}}dojezd a rychlé{1}}doplňování paliva. PV-H₂ může pohánět FCV pro osobní automobily, nákladní automobily, autobusy a těžká-užitková vozidla, a poskytuje tak alternativu k benzinu a naftě s nulovými-emisemi.
Grid Energy Storage
Zelený vodík může být skladován po dlouhou dobu a přeměněn zpět na elektřinu pomocí palivových článků během špičkové poptávky, napřnastolení vyvažování sítě a podpora integrace přerušovaných obnovitelných zdrojů energie.
Procesy Power-to{1}}X (P2X).
FV-vodík odvozený od PV lze použít v aplikacích P2X, jako je energie-na-kapalinu (P2L) pro syntetická paliva, energie-na-teplo (P2H) pro průmyslové a obytné vytápění a energie-pro-chemické produkty (P2C)} pro výrobu vysoce hodnotných chemických{11}
4.Praktická aplikace technologie výroby fotovoltaického vodíku
10 Nm³/h Solární systém vodíkového elektrolyzéru
Seznam vybavení
|
Žádný. |
Položka |
Popis |
Množství |
Jednotka |
|
1 |
Systémy výroby vodíku |
KAS-10, 10 Nm³/h generátor alkalického vodíku, >99,9999% čistota, méně než nebo rovna 30 minutám studeného startu, Dynamická odezva menší nebo rovna 10 s, -71 stupňů rosného bodu, 0,7 MPa výstupní tlak, 380V 50Hz AC, výkon 50 kW, |
1 |
ks |
|
2 |
Solární panel |
Mono 580W |
172 |
ks |
|
3 |
Montážní konstrukce |
Montážní konstrukce pro solární panel instalovaný na střeše |
1 |
soubor |
|
4 |
Hybridní invertor |
100 kW |
1 |
ks |
|
5 |
Baterie |
51,2V/200AH/10KWh |
2 |
ks |
|
6 |
Slučovač krabice |
6v1out |
2 |
ks |
|
7 |
Kabel |
6mm2 kabel, červený a černý |
1200 |
mtr |
|
8 |
PV konektor |
MC4 kompatibilní |
24 |
pár |
100 m³ FV systém skladování vodíku a energie
Seznam vybavení
|
Žádný. |
Položka |
Popis |
Množství |
Jednotka |
|
1 |
Systémy výroby vodíku |
KAM-100 Větší nebo rovna 99,98 % čistoty vodíku, menší nebo rovna 30 minutám studeného startu, |
1 |
ks |
|
2 |
Solární panel |
Mono 580W |
1660 |
ks |
|
3 |
Montážní konstrukce |
Montážní konstrukce pro solární panel instalovaný na střeše |
1 |
soubor |
|
4 |
Hybridní invertor |
500 kW |
2 |
ks |
|
5 |
Baterie |
716,8V/280AH/200KWh |
10 |
ks |
|
6 |
Kabel |
6mm2 kabel, červený a černý |
7200 |
mtr |
|
7 |
PV konektor |
MC4 kompatibilní |
240 |
pár |
Solární elektrárna H2 – 1000 m³ FV systém skladování vodíku a energie
Seznam vybavení
|
Žádný. |
Položka |
Popis |
Množství |
Jednotka |
|
1 |
Systémy výroby vodíku |
KAR-1000 |
1 |
ks |
|
2 |
Solární panel |
Mono 580W |
25584 |
ks |
|
3 |
Montážní konstrukce |
Montážní konstrukce pro solární panel instalovaný na střeše |
1 |
soubor |
|
4 |
na síťovém střídači |
350 kW |
82 |
ks |
|
|
PCS/Baterie (volitelné) |
|||
|
5 |
nastavit-transformátor |
800V-10kv/5000kva |
6 |
ks |
|
6 |
Kabel |
6mm2 kabel, červený a černý |
118100 |
mtr |
|
7 |
PV konektor |
MC4 kompatibilní |
3936 |
pár |
Web produktu projektu: https://www.solarmoo.com/solar-hydrogen/
5. Výzvy a výhled do budoucna
Aktuální výzvy
Nákladová konkurenceschopnost: Vysoké CAPEX FV-H₂ systémů, zejména u elektrolyzérů a FV modulů, činí zelený vodík dražší než šedý vodík (vyráběný ze zemního plynu).
Trvanlivost a spolehlivost: Elektrolyzéry čelí výzvám souvisejícím s dlouhodobým-provozem, včetně degradace katalyzátoru, zanášení membrány a koroze, které ovlivňují životnost systému.
Škálovatelnost: Velké-projekty FV-H₂ vyžadují značné množství půdy, vody a infrastruktury, což může být v některých regionech omezené.
Budoucí směry výzkumu
Pokročilé materiály: Vývoj -fotovoltaických článků nové generace (např. perovskitových-silikonových tandemů) a komponent elektrolyzérů (např. křížově{6}}propojené AEM membrány, vysoce-nestabilní-ušlechtilé katalyzátory) pro zvýšení účinnosti a snížení nákladů.
Optimalizace systému: Implementace umělé inteligence (AI) a strojového učení (ML) pro správu energie- v reálném čase a prediktivní údržbu, čímž se zvyšuje spolehlivost a výkon systému.
Zásady a podpora trhu: Stanovení příznivých zásad, jako je zpoplatnění uhlíku a dotace zeleného vodíku, s cílem podpořit investice a snížit rozdíl v nákladech s fosilním-vodíkem.
Výroba vodíku poháněná FV-je velkým příslibem pro budoucnost udržitelné energie a nabízí čistý a obnovitelný způsob výroby vodíku. Navzdory současným výzvám bylo dosaženo významného pokroku ve zlepšování účinnosti systému, snižování nákladů a rozšiřování aplikací. Díky integraci materiálových inovací, systémového inženýrství a politické podpory může technologie PV-H₂ hrát klíčovou roli při dosahování globálních cílů uhlíkové neutrality.
