Fotovoltaické (PV) komunikační základnové stanice se staly klíčovým řešením pro zelenou a spolehlivou komunikační infrastrukturu, zejména v regionech s různorodými geografickými a klimatickými podmínkami. Tento článek poskytuje podrobný přehled šesti typických projektů PV komunikačních základnových stanic po celém světě se zaměřením na konfigurace jejich zařízení, technické parametry a adaptivní návrhy pro místní prostředí.
Případ 1: Předměstská studená oblast vypnutá-základní stanice PV
Základní informace
- Poloha: Předměstí severoevropského města
- Období výstavby: září 2024 - březen 2025
- Režim připojení k síti: Vypnuto-síť (žádné stabilní pokrytí sítě)
- Typ základnové stanice: Off-základní stanice vyhrazená pro síť
- Celková investice: 128 000 Euro
|
Typ zařízení |
Množství |
Technické parametry |
|
Monokrystalický křemíkový fotovoltaický modul |
24 kusů |
450W; Optimalizace výkonu při nízkých-teplotách; Účinnost konverze větší nebo rovna 18 %; Odolnost proti zatížení sněhem Větší nebo rovna 1,0 kN/m² |
|
Lithium-železofosfátová baterie |
2 sady baterií |
48V/500Ah; Celková kapacita 48kWh; Provedení odolné proti chladu- (provozní při -25 stupních); Životnost cyklu Větší nebo rovna 6000krát |
|
Záložní dieselový generátor |
1 jednotka |
Výkon 8kW; Funkce automatického startu; Pomoc při startování při nízkých-teplotách |
|
Systém řízení spotřeby |
1 sada |
Plynulé přepínání mezi FV, úložištěm a generátorem; Možnost vzdáleného monitorování |
Přizpůsobení prostředí
- Fotovoltaické moduly s anti{0}}námrazovou vrstvou, která zabraňuje hromadění sněhu a ledu v zimě
- Systém ohřevu baterie se aktivuje, když teplota klesne pod -10 stupňů
- Konstrukce držáku-odolná proti větru (odolnost proti zatížení větrem větší nebo rovna 2800 Pa), aby odolala silnému zimnímu větru
Případ 2: Desert Area Grid-připojená PV základní stanice
Základní informace
- Místo: Pouštní oblast v Západní Austrálii
- Stavební období: březen 2024 - červen 2024 (vyhněte se letním vysokým teplotám)
- Režim připojení k síti: Síť-připojená k ukládání energie
- Typ základnové stanice: Základní stanice pokrytí dálniční komunikace
- Celková investice: 228 000 australských dolarů
|
Typ zařízení |
Množství |
Technické parametry |
|
Vysokoteplotní -dvojité{1}}sklo fotovoltaický modul |
45 kusů |
450W; Celková kapacita 20,25kW; Vysoce účinný monokrystalický křemík; Anti-reflexní vrstva |
|
Vysokoteplotní-lithium-železofosfátová baterie |
1 baterie |
48V/625Ah; Celková kapacita 30kWh; Tolerance vysokých-teplot (až 60 stupňů); DOD Větší nebo rovno 85 % |
|
Střídač připojený k síti- |
1 jednotka |
Výkon 15kW; Účinnost konverze Vyšší nebo rovna 97 %; Funkce ochrany proti poruchám sítě |
|
Chladicí systém |
1 sada |
Pro střídač a baterii; Vzduchem-chlazený design; Spotřeba energie Menší nebo rovna 100W |
Přizpůsobení prostředí
- Vylepšená ventilace pro skříně zařízení pro odvod tepla v pouštních podmínkách
- Prach{0}}otěsné kryty všech elektrických spojů, které zabraňují vnikání písku

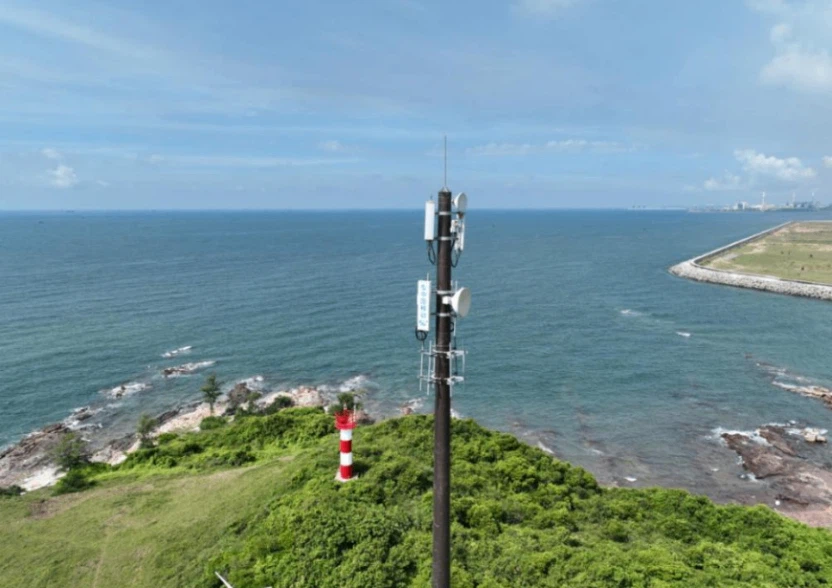

Případ 3: Základní stanice PV v pobřežní oblasti
ZákladníInformace
- Poloha: Pobřežní oblast brazilského města
- Stavební období: květen 2024 - srpen 2024 (neobdobí dešťů)
- Režim připojení k síti: Síť-připojená k ukládání energie
- Typ základnové stanice: Základnová stanice pokrytí plážovou komunikací
- Celková investice: 125 000 brazilských realů
|
Typ zařízení |
Množství |
Technické parametry |
|
Fotovoltaické moduly-odolné proti slané mlze |
40 kusů |
450W; Celková kapacita 18kW; Stupeň odolnosti proti solné mlze C5-M; Hliníkový rám odolný proti korozi |
|
Akumulátor energie-odolný vůči soli |
3 sady baterií |
11,5 kWh; Celková kapacita 34,5kWh; Design odolný proti vlhkosti-; Provozní vlhkost Méně než nebo rovna 95 % (bez-kondenzace) |
|
Střídač |
1 jednotka |
Výkon 15kW; stupeň krytí IP67; Ochrana proti přepětí- |
|
Systém ochrany před bleskem |
1 sada |
Pro FV pole a komunikační zařízení; Úroveň ochrany Větší nebo rovna 20 kA |
Přizpůsobení prostředí
- Všechny kovové součásti jsou ošetřeny žárovým{0}}pozinkováním, aby odolávaly pobřežní korozi
- Zvýšená instalace skříní zařízení (1,2 m nad zemí), aby se zabránilo zaplavení
- Utěsněné kabelové vstupy, aby se zabránilo vniknutí slané vody
Případ 4: Seskupení PV Micro Base Station ve venkovských oblastech
Základní informace
- Místo: Venkovská oblast ve východní Číně
- Období výstavby: listopad 2024 - únor 2025
- Režim připojení k síti: Síť-připojena
- Typ základní stanice: Mikrozákladnové stanice pro pokrytí venkova (shluk 15 stanic)
- Celková investice: 3,2 milionu čínských jüanů (celkem za klastr)
|
Typ zařízení |
Množství |
Technické parametry |
|
Monokrystalický křemíkový fotovoltaický modul |
12 kusů |
540 W; Celková kapacita 6,48kW; Přizpůsobitelné pro složitou terénní instalaci |
|
Lithium-železofosfátová baterie |
1 baterie |
48V/300Ah; Celková kapacita 14,4kWh; Konstrukce s nízkou údržbou; Životnost cyklu Větší nebo rovna 5000krát |
|
Mini invertor |
1 jednotka |
Výkon 5kW; Vysoká účinnost při nízkém výkonu; Kompaktní provedení |
|
Vybavení mikrozákladnové stanice |
1 sada |
Spotřeba energie Menší nebo rovna 800 W; Široký rozsah vstupního napětí (110-240V) |
Přizpůsobení prostředí
- Flexibilní design PV držáku vhodný do venkovského nerovného terénu
- Vodotěsné skříně na vybavení, aby se vyrovnaly s častými dešti na venkově
- Nízká-hlučnost (méně než nebo rovna 55 dB), aby se zabránilo ovlivnění života na venkově
Případ 5: Základní stanice 5G PV v městské základní oblasti
Základní informace
- Poloha: Centrální obchodní čtvrť velkého čínského města
- Období výstavby: duben 2024 - červenec 2024
- Režim připojení k síti: Síť-připojena
- Typ základnové stanice: 5G makro základnová stanice
- Celková investice: 850 000 čínských juanů
|
Typ zařízení |
Množství |
Technické parametry |
|
Monokrystalický křemíkový fotovoltaický modul |
16 kusů |
670W; Celková kapacita 10,72kW; Stavební-integrovaný design; Estetický vzhled |
|
Lithium-železofosfátový akumulátor energie |
3 sady baterií |
48V/200Ah; Celková kapacita 28,8kWh; Možnost rychlého nabíjení (1C); Kompatibilní se špičkovým zatížením 5G |
|
Invertor s vysokým{0}}výkonem |
1 jednotka |
Výkon 10kW; Třífázový-výstup; Kompatibilní s požadavky na napájení základnové stanice 5G |
|
Vybavení základnové stanice 5G |
1 sada |
Příkon 4,5kW; Podpora více frekvenčních pásem; Vzdálená správa |
Přizpůsobení prostředí
- Instalace na střechu pro úsporu městských půdních zdrojů
- Návrh redukce hluku chladicích ventilátorů (méně než nebo rovný 60 dB) pro splnění norem městského hluku
- Opatření proti{0}}krádeži fotovoltaických modulů a zařízení
Případ 6: Mountainous Area Off-grid PV Base Station
Základní informace
- Poloha: Horská oblast v Jižní Africe
- Stavební období: červenec 2024 - říjen 2024 (vyhněte se silným zimním dešťům)
- Režim připojení k síti: Vypnuto-síť (zcela bez přístupu k síti)
- Typ základní stanice: Základní stanice pokrytí vzdálenou kmenovou komunikací
- Celková investice: 280 000 jihoafrických randů
|
Typ zařízení |
Množství |
Technické parametry |
|
Pískuvzdorný fotovoltaický modul |
36 kusů |
450W; Celková kapacita 16,2kW; Vysoké využití ozáření; Odolnost proti zatížení větrem Větší nebo rovna 2400 Pa |
|
Vysokoteplotní{0}}akumulátorová baterie |
1 baterie |
48V/1000Ah; Celková kapacita 48kWh; Návrh hlubokého cyklu; DOD Větší nebo rovno 80 % |
|
Záložní dieselový generátor |
1 jednotka |
Výkon 7kW; Nízká spotřeba paliva (méně než nebo rovna 210 g/kWh); Automatické připomenutí údržby |
|
Jednotka řízení napájení |
1 sada |
Inteligentní řízení zátěže; Dálková diagnostika poruch; Funkce vyrovnání baterie |
Přizpůsobení prostředí
- Instalační držáky ve strmém svahu pro horský terén (nastavitelný úhel 15-45 stupňů)
- Konstrukce vyztuženého základu, aby se zabránilo dopadu sesuvu půdy
- Systém sběru dešťové vody pro chladicí vodu generátoru
Těchto šest projektů fotovoltaických komunikačních základnových stanic demonstruje všestrannost a přizpůsobivost fotovoltaické technologie v různých prostředích po celém světě. Ať už v centrech měst nebo odlehlých horských oblastech, podél pobřežních oblastí nebo v pouštích, fotovoltaické systémy lze přizpůsobit tak, aby splňovaly specifické komunikační potřeby prostřednictvím vhodné konfigurace zařízení a technického návrhu.
